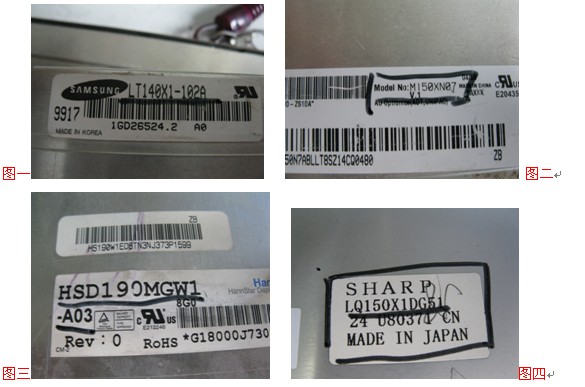

在这里我们就可以看出了你的是14的屏（如图一LT140X1-102A  14寸的屏） 还是15的屏（如图二、图四M150XN07 LQ150X1 15寸屏） 或19的屏（如图三）

2：学会了正确的看出屏的型号，我就就要看屏的接口类型和接口定义了

常见屏的接口

LVDS接口：
（低压差分信号接口 low-voltage differential signaling）
比较常见的接口，早期的10-12寸的屏有14针插接口， 20P针插、30针插和片插等多为LVDS接口

LVDS常用的驱动板为：

2023（支持17 寸以下含17寸的所有LVDS屏 VGA烧录模式）

2025 （支持19寸以下含19寸以下的所有LVDS屏 VGA烧录模式）

NTA91B（支持22寸或1680*1050以下的所有LVDS屏 VGA烧录模式）

2621免程序驱动板（直接跳线就可支持19宽 19方 17方 15方 14方 等LVDS屏 免烧录）

TTL接口： （与LVDS的屏线区别TTL的屏线相对较多）
TTL屏要求驱动板输入单或双6位/8位的三基色的TTL电平，所以连接线用得比较多，一般有31扣 41扣 30软排线+40软排线 60扣 70扣 80扣等，特点线比较多

支持TTL的驱动板

RTMC7B（新款TTL驱动板支持所有TTL接口协议 还可支持TMDS TCON 接口屏 VGA在线烧录 代替2013 2533 2033等驱动板）

鼎科2033V免程序驱动板（大部分TTL接口协议屏都不用在烧录程序 直接跳线即可）

RSDS接口：

单50软排线、双40软排线 （50+30）软排线一般为RSDS接口。

驱动板：

MA4B:支持双40 30+50  单50 软排线RSDS专用驱动板

TCON接口：Timing Controller（不常用）
现在很多的型号的液晶屏接受的是LVDS信号，而Driver IC(也就是常说的Collumn Driver)收到的是RSDS信号，这中间就是由TCON实现的转换，不少屏是RSDS接口的，是PANEL厂家为了减少PANEL成本，省掉了TCON芯片， 因为目前的很多驱动板IC都可以直接处理RSDS信号了。

TMDS接口（不常用）

全称Transition Minimized Differencial Signaling， 即最小差分信号。是一种类似于LVDS的接口。该接口在液晶发展中属于昙花一现。典型的有三星公司出的LT181E2-131、LT170E2-131、日立的TX38D21V、LG的LP141X1等。

常见LVDS屏接口定义讲解

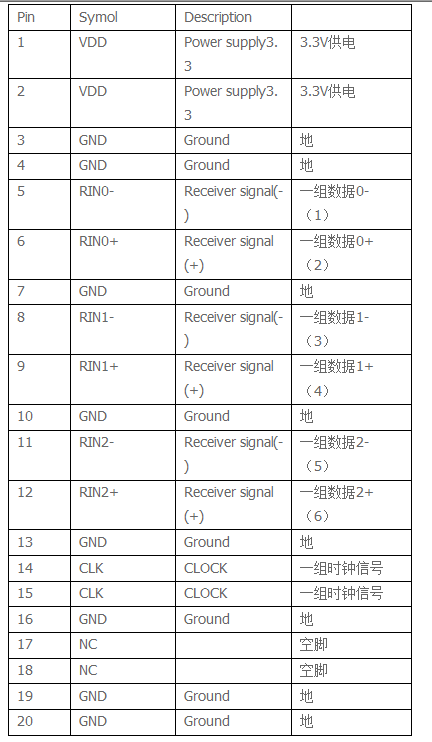

上面我们知道了屏的型号和接口了，但是我们还不知道这个是多少位的屏和多少的供电，为了让大家轻松搞会这一步，我们拿一个单6位LVDS的屏来解析一下，此款屏的型号为：LP141X3（20针插接口）屏接口定义在液晶屏的规格书里面都有这一个页面

在屏的接口定义中我们看出液晶屏的供电为3.3V供电

出现了RIN单组数据中有0正0负1正1负2正2负 单组6条数据线的接口

所以我们说这个就是20针单6位的屏

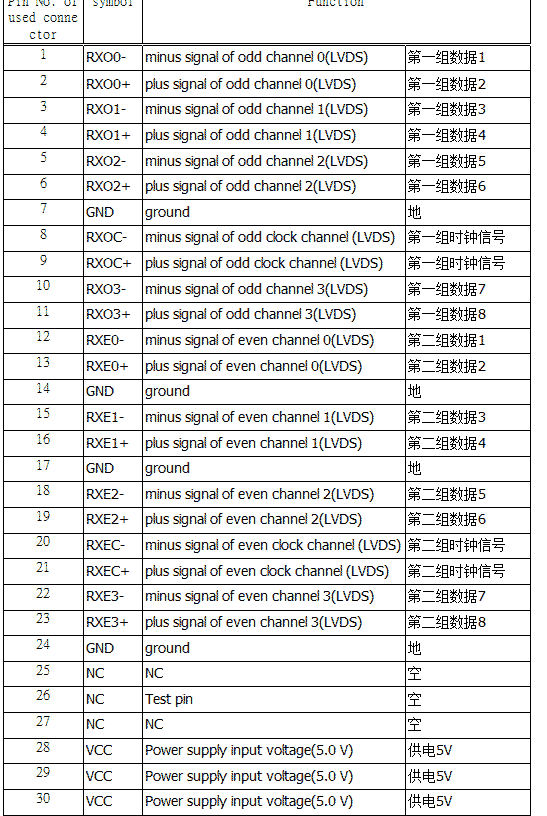

下面我们在以一个30片插双8位的屏接口定义让大家学习一下

（列CLAA170EA02）

这里面出现了两组数据每组中都有一对时钟信号，这个屏我们就能看出这是一个30针双8位屏，屏的供电为5V。

常见的LVDS接口定义

20PIN单6定义：
1：电源2：电源3：地4：地5：R0- 6：R0+ 7：地8：R1- 9：R1+ 10：地11：R2- 12：R2+   13：地14：CLK- 15：CLK+ 16空17空18空19空20空
每组信号线之间电阻为（数字表100欧左右）指针表20－100欧左右（4组相同阻值）

20PIN双6定义：
1：电源2：电源3：地4：地5：R0- 6：R0+ 7：R1- 8：R1+ 9：R2- 10：R2+ 11：CLK- 12：CLK+   13：RO1- 14：RO1+ 15：RO2- 16：RO2+ 17：RO3-   18：RO3+
19：CLK1-   20：CLK1+
每组信号线之间电阻为（数字表100欧左右）指针表20－100欧左右（8组相同阻值）

20PIN单8定义：
1：电源2：电源3：地4：地5：R0- 6：R0+ 7：地8：R1- 9：R1+ 10：地11：R2- 12：R2+   13：地14：CLK- 15：CLK+ 16：R3- 17：R3+
每组信号线之间电阻为（数字表100欧左右）指针表20－100欧左右（5组相同阻值）
30PIN双8定义：
1：电源2：电源3：电源4：空5：空6：空7：地8：R0- 9：R0+ 10：R1- 11：R1+ 12：R2-   13：R2+ 14：地15：CLK- 16：CLK+   17：地18：R3- 19：R3+ 20：RB0- 21：RB0+ 22：RB1- 23：RB1+ 24：地   25：RB2- 26：RB2+ 27：CLK2-
28：CLK2+ 29：RB3- 30：RB3+
每组信号线之间电阻为（数字表100欧左右）指针表20－100欧左右（10组相同阻值）

一般14PIN、20PIN、30PIN为LVDS接口，15寸（含15寸）以下多为3.3V供电17（含17）以上多为5V供电。这只是常见屏是这样规律，而不是所有的都是这样。

通用驱动板的接口定义（详细查看规格书）

通用驱动板的烧录

在我们资料中都有针对每种板的详细烧录过程说明请在烧录时一一对照就可以了 这里就不在阐述了，大家一定要注意在烧录过程中一定要看烧录说明和注意事项

轻松玩转高压板

 1.确定通用高压条的电源  地与触发!
    高压板线路的工作条件一般就有3条线 1电压2地线3控制即可工作，你可以看下与高压条上的保险电阻(上面标有0,一般为透明色)相连的就是电源(12V高压板上有标注),与上螺丝的地方相通的线就是地(GND高压板上有标注),最后一条当然就是控制触发信号（ON/OFF高压板上有标注）!

 2.确定原装高压条的电源  地及触发!
    原装高压板一般有6-7条线!其中一般是两条电源（VCC）,两条地线(GND),在电路板上可以明显看出他们是两两连在一起的!找到这四条线,确定哪两条是电源哪两条是地线,方法与确定通用高压条一样,看保险与螺丝口(在线的颜色上看,电源线一般有一条为红色,地线一般有一条为黑色) ! 关键的一步就是如何确定触发开关了(BLON或者ON/OFF)!  我们首先要确定出了通用高压板的触发线(BLON或者ON/OFF), 触发开关工作时开机有电压输出一般为3V-5V，关机时没有电压输出，用万用表即可量出。也可以将通用高压板接上灯管,用通用高压板的触发线去依次碰原装高压板上的余下两到三条线,碰到哪条线亮了,就可以确定哪条是触发开关线!这样还会多出一条线（ADJ亮度控制）我们可以不用理它,也可以正常工作。 3. 我们可以将原装高压板去除,将确定出来的电源 地以及触发开关接起来,改装完成!
